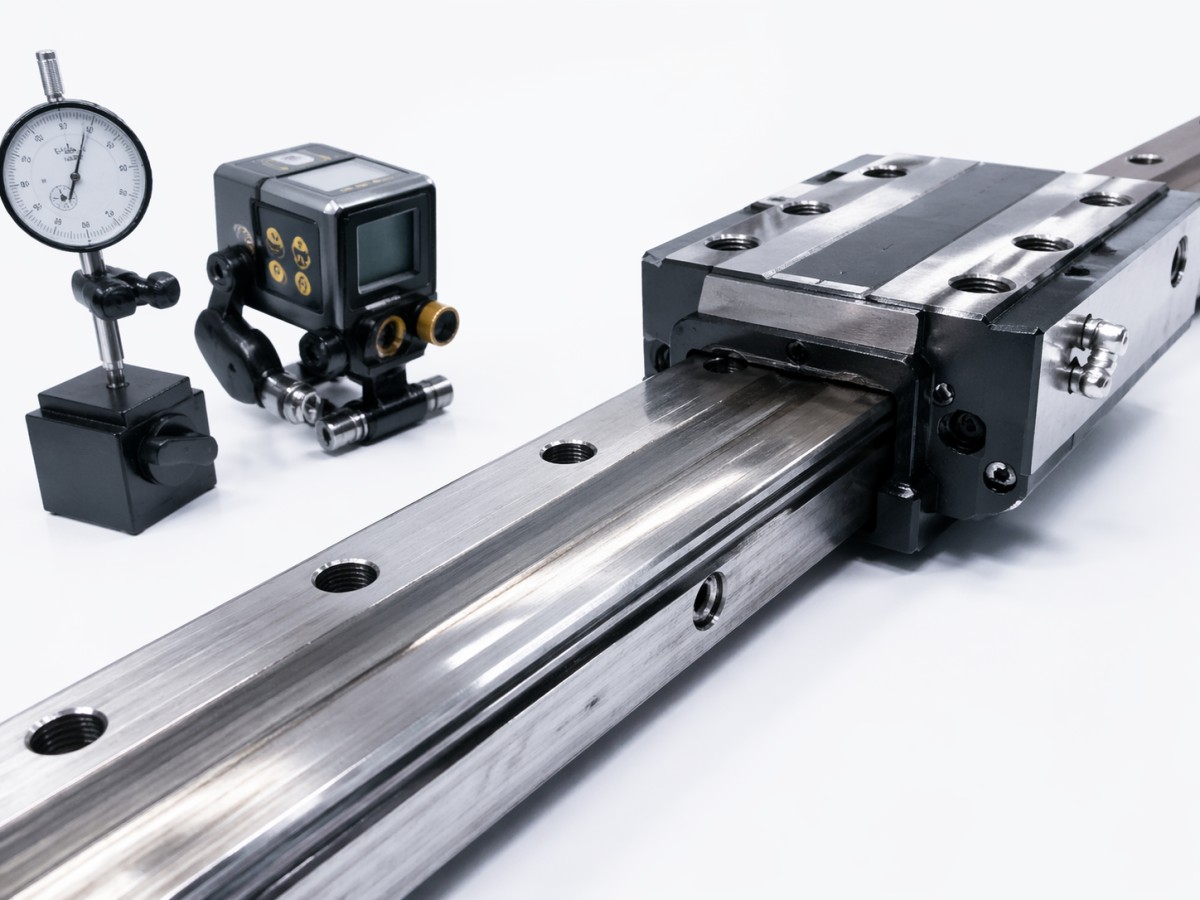

El desgaste desigual en una guía lineal o un carril duro suele ser más que un envejecimiento normal: puede ser una señal temprana de problemas de alineación que reducen la precisión, aumentan la fricción y acortan la vida útil de la máquina. Al reconocer patrones específicos de desgaste, operadores, compradores y evaluadores pueden identificar rápidamente las causas raíz, evitar costosos tiempos de inactividad y tomar decisiones más inteligentes de mantenimiento o compra en entornos de fabricación de precisión.

En máquinas herramienta, módulos de automatización, sistemas de rectificado y ejes de transferencia de servicio pesado, el desgaste del carril duro no es solo un problema de mantenimiento. Afecta directamente la repetibilidad, el acabado superficial, la estabilidad del avance y el costo total de propiedad. Para los operadores, la preocupación es el rendimiento diario. Para los equipos de compras, es el momento de reemplazo y la compatibilidad. Para los evaluadores empresariales, es el riesgo oculto detrás de una menor producción, mayor chatarra y presupuestos de reparación inesperados.

Este artículo explica los patrones de desgaste que suelen señalar problemas de alineación, cómo distinguirlos de los relacionados con la lubricación o la sobrecarga, qué pasos de inspección son más importantes y qué criterios de compra reducen el riesgo de fallas a largo plazo. El enfoque es práctico: identificar los síntomas a tiempo, relacionarlos con las causas probables y actuar antes de que el daño del carril se extienda a los carros, tornillos de bolas, husillos o bastidores de la máquina.

Por qué los patrones de desgaste del carril duro importan en la fabricación de precisión

Se espera que un sistema de carril duro mantenga un movimiento en línea recta bajo carga, a menudo en recorridos que van desde 300 mm hasta más de 3,000 mm. Cuando la alineación se desplaza más allá de los límites aceptables, el desgaste no permanece localizado por mucho tiempo. Un pequeño error angular, por ejemplo 0.02 mm en 300 mm, puede aumentar lo suficiente la tensión de contacto como para acelerar el rayado, la carga en los bordes y la degradación de la lubricación.

En maquinaria de fabricación y procesamiento, el costo de la desalineación rara vez se limita al propio carril. Si un carro se atasca o trabaja con contacto desigual, la carga del servomotor puede aumentar entre un 10% y un 25%, el tiempo de ciclo puede volverse inconsistente y la vibración de la máquina puede empeorar en posiciones específicas del recorrido. En semanas o meses, esto puede generar deriva dimensional, marcas de vibración y paradas de mantenimiento más frecuentes.

El análisis del desgaste del carril duro es especialmente útil porque deja evidencia física. A diferencia de algunas fallas electrónicas que aparecen de forma intermitente, las superficies del carril suelen mostrar un patrón que refleja la condición mecánica a lo largo del tiempo. Una banda central pulida, un rayado diagonal, picaduras en un solo lado o un desgaste repetido cerca de los extremos del recorrido pueden sugerir un problema raíz distinto.

Para compradores y evaluadores que revisan equipos usados o planifican una modernización, el desgaste del carril puede revelar si la máquina fue instalada correctamente, si la base se asentó y si el mantenimiento fue preventivo o reactivo. Esto hace que la inspección del desgaste sea relevante no solo para decisiones de reparación, sino también para la calificación de proveedores, la valoración de activos y la planificación de reconstrucción.

Consecuencias típicas de pasar por alto problemas de alineación

• Pérdida de precisión de posicionamiento, que a menudo se observa como deriva de repetibilidad en el rango de ±0.01 mm a ±0.05 mm según la clase de la máquina.
• Mayor fricción y generación de calor, lo que acorta la vida útil del lubricante y aumenta la adhesión de contaminantes.
• Desgaste prematuro de componentes relacionados, incluidos deslizadores, superficies de ajuste, tornillos de bolas, acoplamientos y rodamientos de soporte.
• Paradas inesperadas durante los periodos de máxima producción, especialmente cuando los intervalos de mantenimiento superan las 1,000 a 2,000 horas de funcionamiento.

Por qué el patrón importa más que la cantidad de desgaste

Un carril con pulido moderado pero uniforme puede ser menos preocupante que uno con daños leves pero muy localizados. El desgaste uniforme suele apuntar a una vida útil normal bajo condiciones estables. En cambio, el desgaste con patrón normalmente indica concentración de fuerzas, deformación del montaje, desalineación del recorrido o paralelismo deficiente entre guías. Esa distinción ayuda a los equipos a priorizar si necesitan corregir la lubricación, inspeccionar la geometría o reemplazar completamente el componente.

Patrones de desgaste que suelen indicar fallas de alineación

No todos los carriles duros dañados sufren el mismo problema mecánico. La forma, la ubicación y la repetitividad de las marcas de desgaste proporcionan las mejores pistas. En las inspecciones de campo, aparecen una y otra vez cuatro patrones cuando la alineación está fuera de los límites aceptables: desgaste unilateral, desgaste diagonal o cónico, bandas de desgaste periódicas y concentración al final del recorrido.

El desgaste unilateral suele significar que el carro o el patín está soportando la carga de manera desigual. Esto puede ocurrir cuando la superficie de montaje del carril no es plana, cuando el carril opuesto no es paralelo o cuando el bastidor de la máquina se ha torsionado después de la instalación. Si un borde muestra un pulido más profundo, rayado o transferencia de metal, es probable que exista carga lateral. En muchas máquinas, esto se desarrolla después del asentamiento de la cimentación o de eventos de impacto.

El desgaste diagonal o cónico a menudo apunta a una desalineación angular. Si las marcas de contacto comienzan estrechas y se ensanchan a lo largo del recorrido, el elemento móvil puede estar entrando en el carril con una ligera desviación. Esto es común cuando la tolerancia de instalación era aceptable durante el montaje, pero luego cambió debido a ciclos térmicos, liberación de tensiones en la fundición o un par de apriete inconsistente de los pernos. Incluso un cambio pequeño en la perpendicularidad puede producir una asimetría visible después de 3 a 6 meses de uso continuo.

Las bandas de desgaste periódicas pueden sugerir un problema geométrico secundario, como excentricidad del tornillo de bolas, error de paso de montaje o balanceo repetido del carro. El carril puede no ser la fuente original del problema, pero el patrón de desgaste revela que la presión de contacto cambia cíclicamente. El desgaste al final del recorrido es otra señal de advertencia. Si los últimos 50 mm a 100 mm del recorrido muestran daño acelerado, puede haber desaceleración por impacto, sobrecarrera del recorrido o un soporte del eje mal nivelado.

Referencia de patrón a causa para diagnóstico en planta

La tabla siguiente ayuda a los equipos de mantenimiento y a los evaluadores de equipos a relacionar las marcas de desgaste visibles con las causas probables relacionadas con la alineación. No sustituye la medición, pero resulta útil para un cribado rápido antes del desmontaje o de revisar una cotización.

La conclusión clave es que la geometría visible del desgaste a menudo reduce una larga lista de posibles fallas a dos o tres causas probables. Eso ahorra tiempo durante la resolución de problemas y mejora la calidad de la planificación del mantenimiento, especialmente cuando los plazos de entrega de repuestos son de 2 a 6 semanas.

Errores de interpretación comunes que deben evitarse

• No asuma que todas las picaduras provienen de una lubricación deficiente; las picaduras localizadas también pueden indicar sobrecarga en una zona de contacto.
• No considere el pulido como inofensivo si aparece solo en un lado o dentro de una banda estrecha.
• No reemplace solo el carril antes de comprobar la base, la precarga del carro y el paralelismo entre carriles.

Cómo inspeccionar y confirmar un problema de alineación

Un diagnóstico fiable requiere más que una inspección visual. En la mayoría de los entornos de fabricación, el mejor enfoque combina tres capas: observación de la superficie, comportamiento del movimiento y medición geométrica. Esta secuencia reduce desmontajes innecesarios y ayuda a determinar si el problema aún puede corregirse mediante ajuste o si ya es lo bastante grave como para requerir reemplazo.

Comience limpiando el carril y documentando el patrón de desgaste a lo largo de todo el recorrido. Registre si las marcas son continuas o localizadas, si hay residuos incrustados y si la decoloración sugiere calor. Después, mueva el eje lentamente a baja velocidad de avance y luego nuevamente a velocidad normal de producción. Escuche los cambios de ruido y observe cualquier aumento de la corriente de accionamiento o de la carga del servomotor cerca de ciertas posiciones.

Luego verifique la alineación con una medición sencilla pero disciplinada. Una regla recta y una galga de espesores pueden ofrecer un cribado rápido, pero un comparador, un nivel de precisión o una herramienta de alineación láser brindan una mejor imagen. Para muchos carriles de máquina, una verificación práctica en campo evalúa la rectitud, el paralelismo y la diferencia de altura a lo largo del recorrido. Una desviación superior a la tolerancia del fabricante de la máquina, o un desplazamiento progresivo de aproximadamente 0.02 mm a 0.05 mm según la longitud del recorrido y el tipo de máquina, debe investigarse de inmediato.

La inspección también debe incluir la estructura de soporte circundante. Un carril nuevo instalado sobre una base deformada volverá a desgastarse. Verifique el asiento de los pernos, las calzas de apoyo, las grietas en la fundición, el estado de los anclajes y si la expansión térmica procedente de fuentes de calor cercanas está afectando la geometría. En aplicaciones de rectificado, corte y transferencia de alta carga, una variación térmica de 5°C a 10°C en una estructura de máquina puede ser suficiente para alterar la alineación bajo carga.

Secuencia de inspección recomendada

1. Limpie completamente las superficies del carril y del carro, y luego fotografíe las zonas de desgaste a lo largo de todo el recorrido.
2. Verifique el estado de la lubricación, el nivel de contaminación y si el aceite o la grasa llegan a todas las áreas de contacto.
3. Mida la resistencia al movimiento o la carga del servomotor en múltiples posiciones, idealmente cada 100 mm a 300 mm.
4. Verifique la rectitud, el paralelismo y la planitud de montaje con galgas o herramientas láser adecuadas.
5. Inspeccione la cimentación, el bastidor y la consistencia del par de apriete de los pernos antes de aprobar el reemplazo del carril.

Indicadores de campo que respaldan un diagnóstico de alineación

La tabla siguiente resume indicadores prácticos que ayudan a diferenciar fallas de alineación de una falla pura de lubricación o de sobrecarga. En muchos casos de servicio, la causa real es mixta, pero esta comparación mejora la velocidad de decisión.

Si dos o más signos apuntan hacia un error geométrico, los equipos deben evitar un cambio rápido de carril y, en su lugar, planificar una corrección estructurada de la alineación. De lo contrario, el nuevo carril puede comenzar a desgastarse de manera desigual dentro de las primeras 200 a 500 horas de funcionamiento.

Estrategias de mantenimiento, corrección y prevención

Una vez confirmado el desgaste relacionado con la alineación, la acción correctiva depende de la profundidad del daño y de la criticidad de la máquina. Un desgaste leve en etapa temprana puede permitir la realineación del carril, el ajuste de la guía de rozamiento, el rectificado de las zonas de contacto y un rodaje controlado con lubricación nueva. El rayado más profundo, la descamación o la pérdida medible del perfil normalmente justifican el reemplazo del carril y del carro, especialmente en máquinas donde se requiere una repetibilidad inferior a ±0.02 mm.

La corrección debe comenzar con la condición del soporte. Los carriles dependen de la calidad de la cara de montaje. Si la base no es plana, reemplazar solo el carril no resolverá el problema. Puede ser necesario rasqueteado, rectificado o calzado selectivo para restaurar el soporte. El apriete de los pernos debe seguir una secuencia controlada y no un apriete aleatorio, porque un par desigual puede deformar la línea del carril a lo largo de toda su longitud.

La lubricación también debe restablecerse después de los trabajos de geometría. Los carriles duros que han sufrido carga lateral suelen mostrar películas de aceite dañadas y una distribución desigual de la grasa. Establezca un intervalo de lubricación realista basado en el ciclo de trabajo, la exposición a contaminantes y la frecuencia del recorrido. En entornos polvorientos o con abundante refrigerante, una inspección cada 250 a 500 horas suele ser más eficaz que esperar un bloque de servicio de 1,000 horas.

La prevención suele ser menos costosa que la recuperación. Las máquinas que operan con ciclos de trabajo altos, sujeción pesada o recorridos de eje largos se benefician de auditorías geométricas periódicas. Incluso una revisión trimestral del paralelismo, la vibración y el desgaste al final del recorrido puede detectar cambios antes de que el perfil del carril se dañe permanentemente. Para activos críticos, añadir registros de tendencias de la corriente del servomotor y de los valores de corrección de posición crea un sistema de alerta temprana.

Lista práctica de prevención

• Verifique el paralelismo de los carriles después de una reubicación, una colisión o un mantenimiento importante del husillo o del tornillo de bolas.
• Utilice fijaciones con par de apriete controlado durante el montaje y vuelva a comprobarlas después de las primeras 24 a 72 horas de funcionamiento.
• Mantenga las virutas, el polvo de rectificado y los residuos de refrigerante alejados de las superficies de contacto del carril y de los limpiadores.
• Revise los puntos de suministro de lubricación y confirme que el recorrido completo reciba cobertura.
• Haga seguimiento mensual de las tendencias de vibración de la máquina y de la carga del servomotor para detectar cambios superiores al 10%.

Cuándo el reemplazo es la mejor opción

El reemplazo suele ser la opción más segura cuando el patrón de desgaste incluye rayado profundo, descamación visible, balanceo del carro o pérdida medible de rectitud que no puede corregirse mediante ajuste del montaje. En máquinas antiguas, conviene comparar el costo de reemplazar solo el carril con una reconstrucción más amplia que incluya las superficies de contacto, las líneas de lubricación, los sellos y la verificación de alineación. Una reparación más amplia puede costar más al principio, pero reducir las intervenciones repetidas dentro de los próximos 12 a 24 meses.

Qué deben comprobar los compradores y evaluadores antes de adquirir carriles o máquinas

Para los equipos de compras y los evaluadores técnicos, el desgaste del carril duro debe influir tanto en la selección de componentes como en las decisiones de inversión en máquinas. Comprar un carril de reemplazo sin entender por qué el anterior se desgastó de forma desigual genera costos repetidos. Del mismo modo, adquirir una máquina usada con desgaste visible en un solo lado del carril puede significar heredar deformación de la base, mano de obra de alineación y una precisión futura menor de la que sugiere la especificación cotizada.

Una buena revisión de compra debe abarcar más que la compatibilidad básica de tamaño. Pregunte por los requisitos de tolerancia de montaje, la planitud recomendada de la superficie de instalación, el método de lubricación, el plazo de entrega del repuesto y si se requieren carros o patines compatibles. Si la máquina se utiliza en mecanizado de precisión, fabricación de moldes, rectificado o ensamblaje automatizado, la compatibilidad con la clase de precisión esperada importa más que el precio por sí solo.

Al evaluar una máquina usada, inspeccione las superficies del carril a lo largo de todo el recorrido, no solo el área central visible. Solicite registros geométricos si están disponibles, incluidas comprobaciones de rectitud o nivelación después de la instalación. Si no existen registros, prevea una inspección posterior a la compra. En muchos casos, gastar entre un 1% y un 3% adicional del valor de la máquina en inspección puede evitar un costo de corrección mucho mayor más adelante.

Los compradores también deben considerar la mantenibilidad. Los sistemas de carril con documentación clara, repuestos disponibles e intervalos de mantenimiento conocidos son más fáciles de sostener durante un periodo de propiedad de 5 a 10 años. Esto importa para los evaluadores empresariales que comparan no solo el costo de adquisición, sino también el riesgo de inactividad, la carga de trabajo de los técnicos y el acceso a piezas a largo plazo.

Criterios de compras y evaluación

La tabla siguiente puede utilizarse como una ayuda rápida para la decisión al evaluar carriles duros de reemplazo, proyectos de modernización o maquinaria usada con desgaste visible en la guía.

Este tipo de revisión estructurada ayuda a los equipos técnicos y comerciales a tomar la misma decisión desde distintos ángulos. Los operadores se centran en la estabilidad, los compradores en el suministro y el costo, y los evaluadores en el riesgo residual. Una buena decisión de compra aborda los tres.

Preguntas frecuentes sobre búsquedas y preocupaciones de compra

¿Cómo puedo saber si el desgaste del carril duro se debe a la alineación y no a una lubricación deficiente?

El desgaste relacionado con la alineación suele ser direccional o localizado. Busque pulido unilateral, marcas cónicas, rayado diagonal o daños recurrentes en la misma posición del recorrido. La lubricación deficiente suele causar más bien un opacamiento amplio, decoloración y arrastre generalizado en un área de contacto mayor. Si la resistencia al movimiento cambia en posiciones específicas, es más probable que intervenga la alineación.

¿Con qué frecuencia debe revisarse la alineación del carril duro?

Para el uso industrial general, es común una revisión geométrica cada 6 a 12 meses. Para maquinaria de alta precisión o alto rendimiento, son más adecuadas las comprobaciones cada 3 a 6 meses, especialmente después de reubicación, colisión, sobrecarga severa o cambios en el proceso térmico. Si las tendencias de carga del servomotor o vibración cambian más de un 10%, inspeccione antes.

¿Es aceptable reemplazar solo el carril desgastado?

Solo si la superficie de montaje, la condición del carro, el sistema de lubricación y la geometría del carril paralelo han sido verificados. Reemplazar solo un carril sobre una base deformada suele conducir a un desgaste desigual repetido. En muchos casos de modernización, revisar primero los componentes relacionados ahorra tanto tiempo de inactividad como costos de recompra.

¿Qué debo solicitar a un proveedor al comprar carriles duros de reemplazo?

Solicite orientación sobre tolerancias de instalación, información recomendada sobre precarga o ajuste, recomendaciones de lubricación, plazo de entrega de repuestos y si son necesarios deslizadores o carros compatibles. Para aplicaciones de precisión, pida orientación sobre la planitud de montaje aceptable y los puntos de inspección después de la instalación.

Los patrones de desgaste del carril duro son una herramienta de diagnóstico práctica. Revelan si una máquina simplemente está envejeciendo o si los problemas de alineación están reduciendo activamente la precisión, aumentando la fricción y elevando el costo de mantenimiento. Al interpretar correctamente el patrón, los equipos pueden actuar antes, elegir el alcance correctivo adecuado y evitar repetir la misma falla después del reemplazo.

Para los operadores, esto significa menos sorpresas en la planta de producción. Para los compradores, significa un abastecimiento más inteligente y un menor riesgo durante el ciclo de vida. Para los evaluadores, significa una mejor visibilidad del estado de la máquina antes de la aprobación, la reparación o la adquisición. Si está revisando el desgaste del carril duro, planificando una reconstrucción o seleccionando componentes de reemplazo, ahora es el momento adecuado para obtener una evaluación técnica y comparar cuidadosamente las opciones.

Contáctenos para analizar su aplicación, solicitar una lista de verificación de inspección personalizada o recibir apoyo para elegir la solución de carril duro adecuada para su equipo de fabricación.
